Waveguide Typ SSP 158/37 mit Hochtontreiber vom Scan Speak D2604 830000
Siehe extra Seiten, wegen Treibern vom D3004 660000 und D3004 640000.
Dieses Waveguide ist entwickelt zum Einsatz mit 13cm, bez. mit 17cm Tiefmitteltönern. Aber auch mit 20cm Tiefmitteltönern lässt sich noch hervorragend gleichmäßiges Bündelungsverhalten im Bereich der Übergangsfrequenz erzielen.

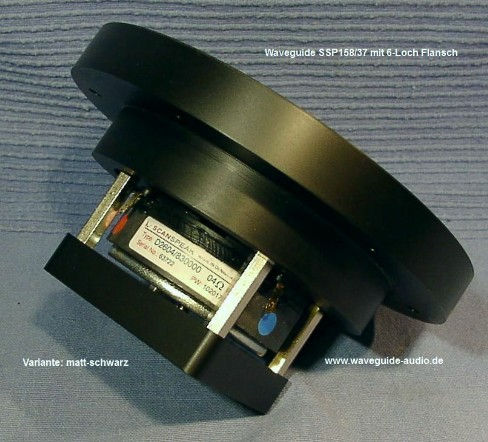

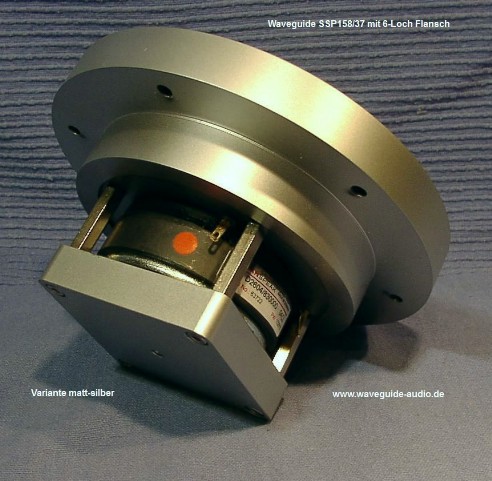

Standart-Ausführungen: in matt silber, bzw. matt schwarz lackiert. Bzw. unlackiert in PVC grau-natur. (Bestand anfragen).
Preis pro Paar incl. der Scan Speak D2604 830000: Euro 300,00 unlackiert bis Euro 380,00 lackiert*.
Zuzüglich Versand.
Wegen steuerlicher Kleinunternehmerregelung, kann keine Umsatzsteuer ausgewiesen werden.
* evtl. sind Stücke mit kleinen optischen Fehlern oder Macken vorhanden, die günstiger abgegeben werden.
Diesem Waveguide liegt zu Grunde:
- engagierter Entwicklungsaufwand
- aus Hart-PVC auf Automaten gedreht, unter Belassung großer Wandstärken
- Deshalb mechanisch eine sehr stabile Konstruktion
- Exakte Zentrierung und Befestigung des Treibers
- Und weist natürlich auch beste Abstrahleigenschaften auf
Weitere Messungen:
Anwendungsbeispiele (im März 2020 noch nicht vollständig):
Eine besondere Variante des Waveguides SSP 158/37
ist die, die keine von außen erkennbare Befestigung aufweist:
Wegen dennoch nötiger Verschraubung (in diesem Fall ja nun von hinten), muss irgendwie Zugang von der Rückseite / vom Boxen-Inneren her, gegeben sein.
Man könnte im Blindflug versuchen, durch die Öffnung für den TMT, die Muttern an zu bringen.
Oder unten als Beispiel, wie man es noch machen könnte.
Wobei so eine Art Gehäuse dann auch die Hochton-Endstufe incl. Netzteil aufnehmen könnte:
So könnte Ihre Box dann von vorne aussehen:
Wenn Sie eine eigene Lautsprecher-Konstruktion unter Verwendung dieser Waveguides andenken, werden Sie beim Design der Boxenfront, vermutlich Ihr handwerklich-künstlerisches Potential zur Geltung bringen wollen.

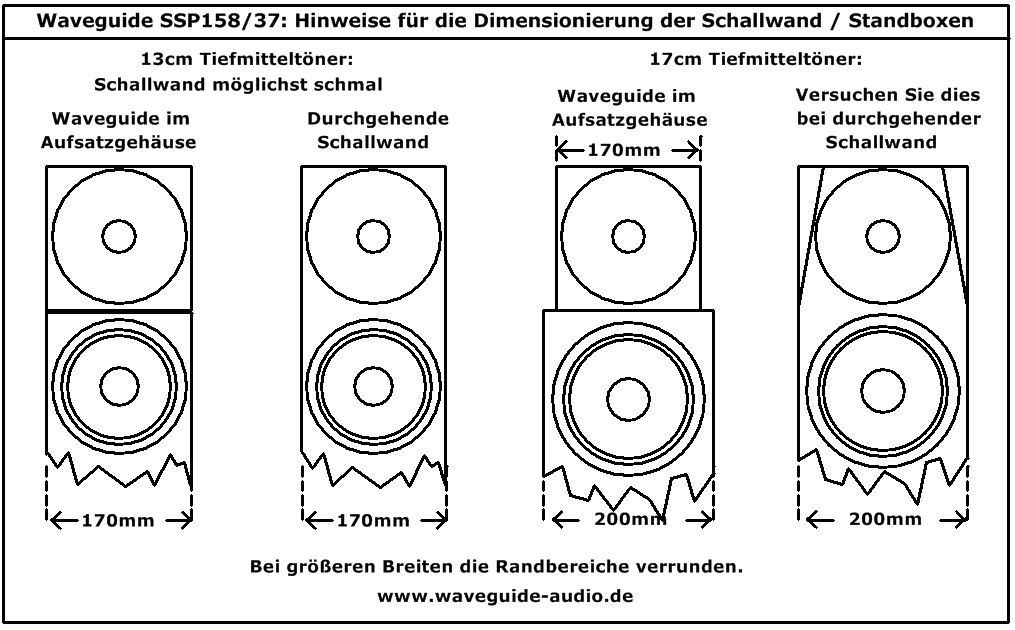

Die mess-technisch bessere Performance werden Sie aber durch eine Schlicht-Konstruktion wie unten skizziert, erreichen.
Denn: das Waveguide ist so ausgelegt worden, dass es mit solchen einfach gestalteten Boxenfronten, bestens funktioniert.
Alle Rechte, sowie Änderung und Irrtum, bleiben vorbehalten.
