Verschraubung des Waveguides mit der Schallwand
Waveguide-Hochtöner bei Fräsarbeiten vor Staub schützen
Zum Anzeichnen der Befestigungs-Bohrungen in der Schallwand, ist folgende Methode erdacht.
Die Bilder zeigen das Vorgehen beispielhaft am Vorgänger Waveguide VP158/5030 mit seinerzeit 5-Loch Flansch.
Sinngemäß ist das Vorgehen auf das Waveguide SSP 158/37 mit 6-Loch Flansch übertragbar.
Bei dem sollte man die Ausrichtung aber so wählen, dass zwei Bohrungen parallel zur oberen Schallwandkannte liegen.
Der erwähnte Pin zum anmarkern, liegt einer Waveguide-Bestellung bei.
Nach dem Vorbohren ist eine initiale Gangbarmachung der Bohrungen angeraten.
Dazu die Schrauben direkt in die Schallwand rein- und wieder raus schrauben.
Beim Anschrauben des Waveguides dann, sollte man so verfahren wie unten gezeigt.
Also:
- das Waveguide in die Ausfräsung einsetzen
- wenn gewünscht eine Unterlegscheibe in jedes Sackloch
- erst dann die Schrauben zuführen
- und diese kreuzweise anziehen

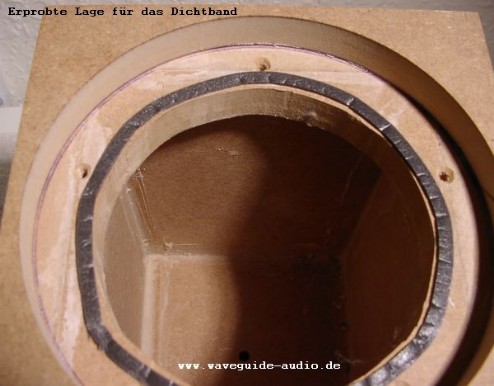

Hinweis zu Dichtbeilage unter dem Waveguide:
es bietet sich Dichtband von Breite 5mm x Höhe 2mm an (wie z.B. das MDM-5 von Monacor).
Für die Frästiefenberechnungen als Anhaltspunkt:
nach Anschrauben des Waveguides bleiben von der Höhe jenes Dichtbandes noch ca. 0,15mm über.
Die aktuellen Waveguides von Typ SSP158/37 haben einen 17,8mm starken Flansch.
Ergo wäre die Frästiefe für oberflächenbündigen Abschluss 17,65mm.
Im Zweifelsfall sollte das Waveguide jedoch lieber minimal vorstehen (so 0,2mm vielleicht) statt zu tief zu sitzen.
Schutz vor Staub bei Fräs- und Bohrarbeiten

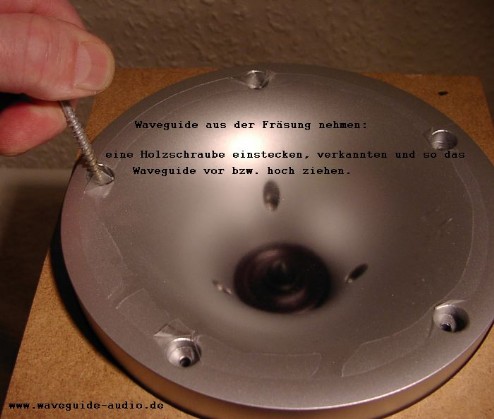

Während man die Schallwandfräsung für das Waveguide macht, muss das Waveguide zur Kontrolle ja mal angelegt werden.

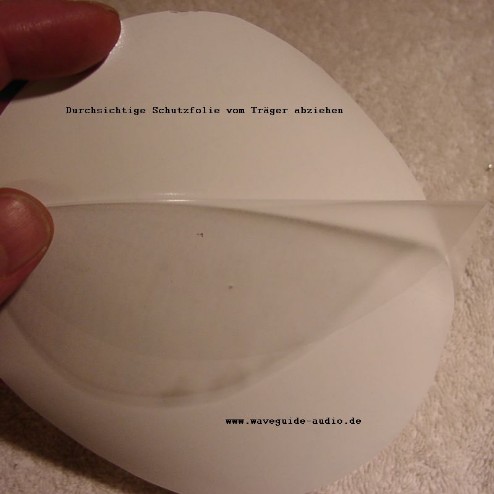

Um Waveguide und Treiber-Membrane dabei vor Staub zu schützen, liegt der Lieferung eine selbstklebende Folie bei.
Diese ist nur schwach klebend und wieder abziehbar.
Länger als zwei, drei Tage sollte man die Folie aber nicht drauf lassen. Also die Folie am besten erst dann aufkleben, wenn sie benötigt wird.
Schutz vor direkter Sonnenbestrahlung verlängert das Zeitfenster.
